3D逆向建模

隨著現代社會的發展，汽車對人們的生活影響也越來越大，對汽車的需求也越來越高，消費者對汽車的要求不再是簡單的代步，更重要的是良好的使用性能以及內飾外飾的和諧統一，滿足審美要求。

汽車的副儀表盤又被稱為中樞通道，是用來操控掛換擋、手剎、放置茶杯等物件的一個機構，位于駕駛室與副駕駛室之間的位置上。在所有的汽車內飾件中，副儀表盤的復雜程度次于儀表盤，也是一個結構精密、接線復雜的部件，不單單是結構復雜，副儀表盤對外觀的要求也很高，就連簡單的車系副儀表盤也需要在表面做出皮紋。

3D逆向建模

副儀表盤的主要結構是主體、上面板、扶手總成、手剎飾板、排擋飾板，并具有煙灰缸、杯托、后備電源、后出風口、風道以及冷氣閥門等功能性配件，在這小小的一個副儀表盤上就有著至少十幾項功能，幾十個零部件，還要包括其中控制部分的走線，可以說精密程度非常高。不單如此，它是手剎和擋把的所在位置，所以對其設計生產要求有著極高的標準。

我司專門做3D技術，本次受到的委托是為汽車部件進行3D掃描和3D逆向建模。

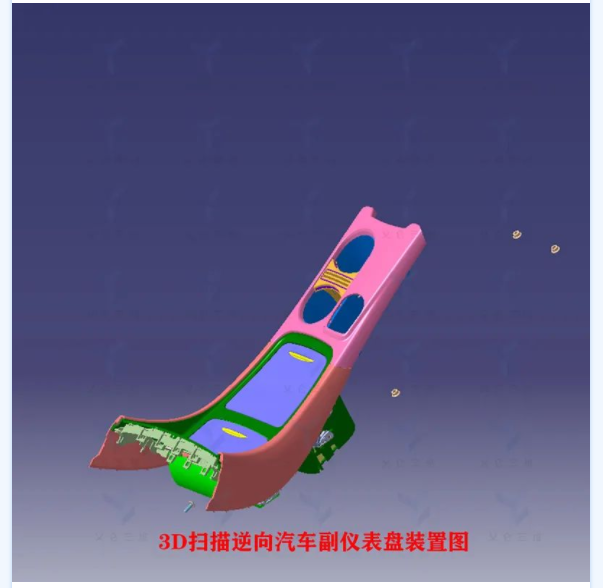

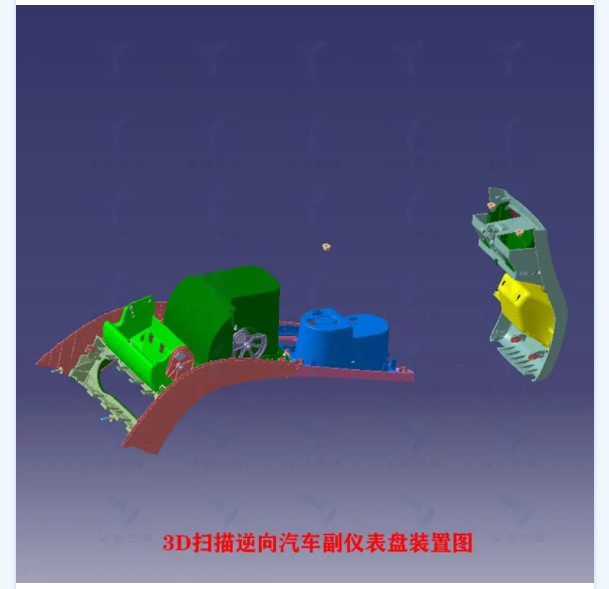

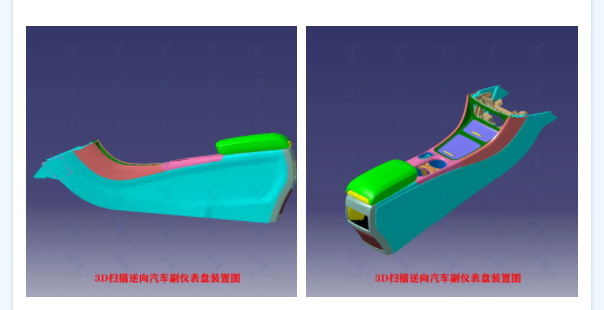

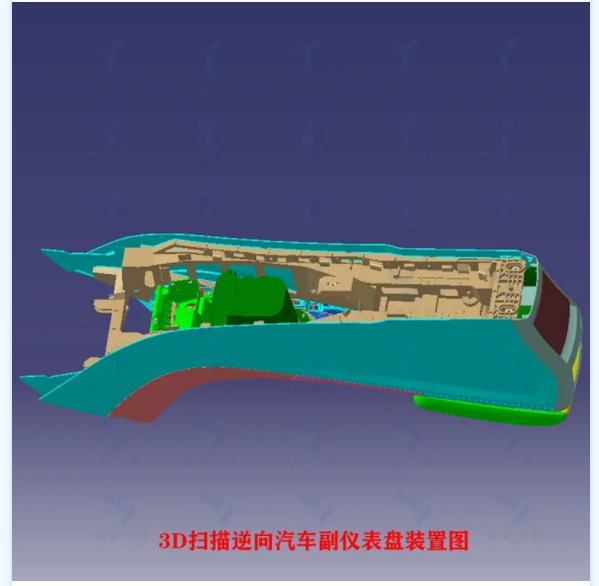

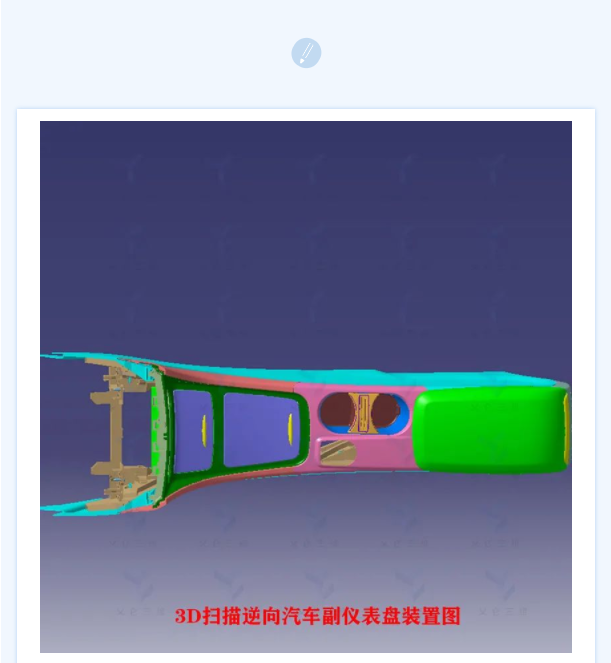

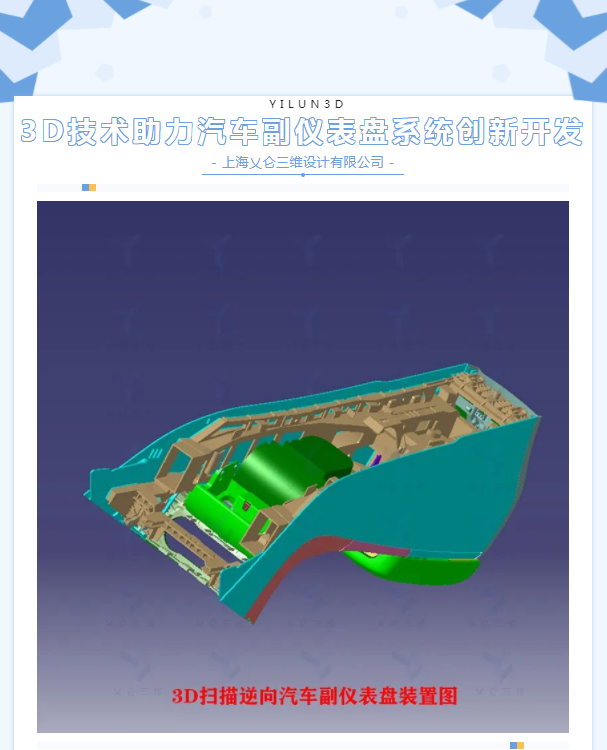

首先對需要3D掃描的副儀表盤進行了表面處理，在表面噴灑了顯像劑，這樣在3D掃描過程中，3D掃描軟件系統會將3D掃描儀采集的點云數據進行自動拼接，生成副儀表盤的三維點云圖形，3D掃描結束后，由專業3D設計師將3D掃描得到的點云數據進行去除噪點、填補空洞、去除毛邊等操作后得到一個完整的3D模型保存在電腦中。這個過程相比較傳統流程來講可以說是快了許多倍。

3D逆向建模

3D逆向建模師經過3D逆向建模保存下來的3D模型可以用于3D打印，也可以用于后期的二次修改以及維護和修理，這些操作不再需要一次次做出實體產品進行嘗試，而是通過計算機模擬數據進行調整，這節省了大量的時間與成本，并極大程度縮短了產品創新開發周期。
